Części do maszyn i urządzeń wibracyjnych

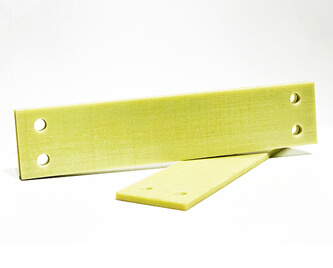

Sprężyny kompozytowe wzmacniane włóknem szklanym

Na podstawie indywidualnych potrzeb Klienta realizujemy wykonanie sprężyn płaskich prowadzących z kompozytu z żywicy epoksydowej wzmacnianej włóknem szklanym. Ich specjalny zrównoważony skład zapewnia optymalne właściwości dynamiczne.

Kluczowe cechy wysokiej jakości sprężyn płaskich prowadzących:

1. Sprężyny płaskie prowadzące posiadają wysoką sprężystą zdolność magazynowania energii w połączeniu z wysoką wytrzymałością mechaniczną.

Wynik: w porównaniu ze stalowymi resorami piórowymi mają one znacznie większe działanie sprężyste, wyższe tłumienie wewnętrzne i bardziej zrównoważone zachowanie sprężynujące, z wielokrotnie większą zdolnością retencyjną sprężystej energii niż stal sprężynowa.

2. Właściwości mechaniczne sprężyn mogą być dostosowane do różnych zastosowań, poprzez orientację względem siebie różnych warstw wstępnie zaimpregnowanych.

Wynik: Ogólna, dostępna wytrzymałość mechaniczna jest skoncentrowana dokładnie tam, gdzie jest potrzebna. Zapewnia to idealne dopasowanie sprężyny do obciążenia.

3. Sprężyny płaskie prowadzące zapewniają zrównoważony stosunek wytrzymałości mechanicznej do masy. Kolejne atrybuty to wysoka wytrzymałość zmęczeniowa z „odpornością na uszkodzenia”, odpornością na korozję, udarnością, a także izolacją elektryczną.

Wynik: Te cechy umożliwiają konstruowanie systemów o wysokiej wydajności, mechanicznych i dynamicznych. Swoje zastosowanie znajdują w przesiewaczach, dozownikach wibracyjnych i podajnikach.

Oferowane grubości:

  • grubość od 0,75 mm do 6,5 mm (podziałka 0,25 mm)
  • grubość od 7 do 13 mm (podziałka 0,5 mm)
  • grubość od 13 do max. 25 mm (podziałka 1,0 mm)

Tolerancje grubości:

  • nominalny wymiar do 1,25 mm : tolerancja ± 0,12 mm
  • nominalny wymiar do 2,00 mm : tolerancja ± 0,15 mm
  • nominalny wymiar do 4,00 mm : tolerancja ± 0,22 mm
  • nominalny wymiar do 6,50 mm : tolerancja ± 0,27 mm
  • nominalny wymiar do 12,00 mm : tolerancja ± 0,32 mm
  • nominalny wymiar do 20,00 mm : tolerancja ± 0,36 mm
  • nominalny wymiar do 25,00 mm : tolerancja ± 0,40 mm

Tolerancje długości i szerokości:

  • nominalny wymiar do 6 mm : tolerancja ± 0,1 mm
  • nominalny wymiar do 30 mm : tolerancja ± 0,2 mm
  • nominalny wymiar do 120 mm : tolerancja ± 0,3 mm
  • nominalny wymiar do 400 mm : tolerancja ± 0,5 mm
  • nominalny wymiar do 1000 mm : tolerancja ± 0,8 mm
  • nominalny wymiar do 1500 mm : tolerancja ± 1,2 mm
